二、本文采用的充電方式
對以上各種傳統充電方法的特點相比較可以看出，每一種方法都各有優缺點。電動汽車電池組對充電過程要求很高，既要要求安全充電，盡可能延長電池使用壽命，又必須滿足快速充電的特點，快速、高效、安全、長使用壽命這幾項指標都必須達到，綜合每一種充電方法的優點，本文在傳統充電方式上做了變形和改進，提出了限壓變流脈沖充電方法。
限壓變流脈沖充電方法的特點是，將恒流/恒壓充電方式的恒流充電階段改為變流脈沖充電，這一階段電流的大小符合變流充電的特點，初期電流較大，盡量逼近充電可接受電流，以保證電池獲得足夠電流，同時，采用脈沖式充電電流，有效抑制極化效應，減緩電池內壓升高，減小內阻。后期采用恒壓充電方式，以獲得過充電量。
三、研究電池組均衡充電的意義
電動汽車用鋰離子電池組通過多節鋰離子電池串聯以獲得高輸出電壓。由于各單體電池在生產制造和使用過程中電池特性必然存在差異，造成這種差異的原因有：在生產過程中，由于加工工藝等原因，同批次電池的容量和內阻都可能存在差異；使用過程中由于溫度等差異造成電池使用不平衡；不同電池之間的放電情況存在差異，長時間累積，造成電池狀態的不平衡。長期使用必將導致各電池的容量、內阻、端電壓等參數不均衡，從而影響整個電池組的實際容量，縮短壽命，造成浪費，增大成本。
和其他電池相比，鋰離子電池幾乎沒有耐過充的能力，在電池荷電狀態已滿時，若繼續充電，電池的電壓將繼續升高。電壓過高會造成鋰離子在負極積累，解析出金屬鋰，使電池的蓄電能力喪失，而且這一過程是不可逆的，同時，電解液發生電解，析出氫氣和氧氣，伴隨著大量熱量的產生，電池溫度逐漸升高，氫氣和氧氣有可能發生爆炸。因此，鋰電池切不可過充電，否則會給電池造成致命的損壞或造成安全事故。實驗數據證明，過充電將嚴重減少電池的充電循環次數。
因此，在對串聯電池組進行充電時，不能通過過充的方式使各單體電池達到性能均衡。若以容量大的電池充滿為依據，必然導致容量小的電池過充電，損害電池；若以容量小的電池充滿為依據，必然導致容量大的電池欠充電，這兩種方式都不能達到均衡狀態。同樣在放電過程中，若以容量大電池放電結束為依據，必然導致容量小的電池過放，若以容量小的電池放電結束為依據，容量大的電池的電量還將剩余大部分電量，不能得到充分利用。電動汽車電池組需要頻繁的充放電，隨著充放電次數的增多，將形成惡性循環，各電池的不均衡將加劇，造成整個電池組性能明顯惡化。
為應對以上問題，就要在充電過程中，通過某種方法，使充電完成時電池組的所有電池都能充滿電，達到均衡狀態，實現均衡控制。
四、電池組充電均衡控制研究
目前均衡控制的方法，按照能耗主要分能量耗散式、能量轉換式、能量轉移式。
能量耗散式是指將電池組中電壓較高的電池進行放電來實現均衡。常使用的方法是電流分流法。分流法是將每一個電池并聯一個分流電阻，并通過開關進行控制，在充電過程中，當某個電池電壓偏高時，其分流開關閉合，電池進行分流。這種方法結構簡單容易實現，缺點是分流電阻始終在損耗功率，能效低，而且產生熱量比較大。電動汽車需要考慮能效的問題，否則無法大規模推廣，顯然，這種均衡方法不適用。能量轉換式主要有兩種，一種是將電池組的整體電壓向饑餓的單體電池進行補充，另一種是將單體電壓向整體電壓進行轉化。常用的有線圈能量轉換法，利用變壓器將能量補充給饑餓的電池，有開關式、共享式、獨立式三種結構，線圈能量轉換法對充電電流進行均衡，充電速率很快，但在大量電池串聯充電時，其缺點就突顯出來了，這時需要大量的變壓器，磁場損耗大，均衡設備的體積很大，效率變低。因此，這種方法對電動汽車電池組充電也不適用。
能量轉移式是利用電容或電感等儲能元件將能量進行傳遞，在充電過程中，電池組中容量低的電池端電壓會比其他電池高，這時容量低的電池會對容量高的電池充電。常用的有電容法和電感法。
電容式均衡電路是通過MCU控制開關的切換，先由電壓最高的電池向電容充電，充滿后切換開關，由電容向電壓低的電池充電，并多次重復這個過程。這種均衡電路的優點是結構簡單、體積可以做的很小，缺點是需要大量的電力電子開關器件，損耗大，需要的時間也較長，因此不適宜電動汽車電池組充電。
電感式相鄰均衡電路的原理是每一個電池都并聯一個電感，檢測比較相鄰兩個電池B1、B2的電壓，若B1電壓較高，由MCU控制PWM輸出信號的占空比來控制開關器件，使B1能量儲存在電感，并對公共電容充電，然后將能量傳送給B2；反之，若B2電壓較高，PWM輸出的占空比變化，使能量由B2流向B1。這種均衡電路的特點是效率高，速度快，體積小，缺點是控制算法比較復雜。

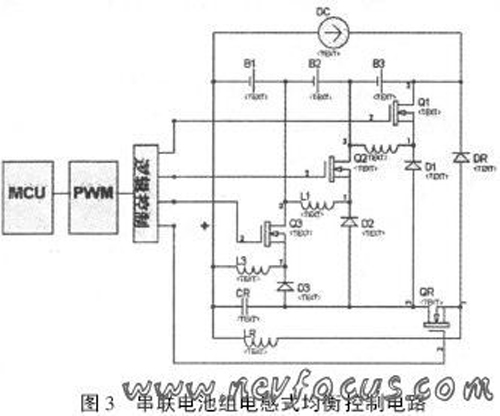

通過對以上各種均衡方法的特點相比較，本文認為電感式均衡電路較適用于電動汽車電池組充電均衡。電動汽車電池組具有大規模串聯的特點，因此，本文在電感相鄰均衡電路的基礎上，設計了大規模串聯電池組的電感式均衡控制電路（如圖3），實現電池組內各電池之間的電量轉移，達到均衡的目的。
系統中，及時檢測電池組中各電池的狀態信息，送入MCU中，通過算法處理，控制PWM的輸出，驅動開關器件的導通和關斷。當某個電池電壓較高時，相應的開關器件導通，電池將能量儲存到相應的電感中，當開關斷開后，能量轉移到下游的電池，多余能量轉移到公共電容上并回饋給充電電路。
五、鋰離子電池組充電電路設計

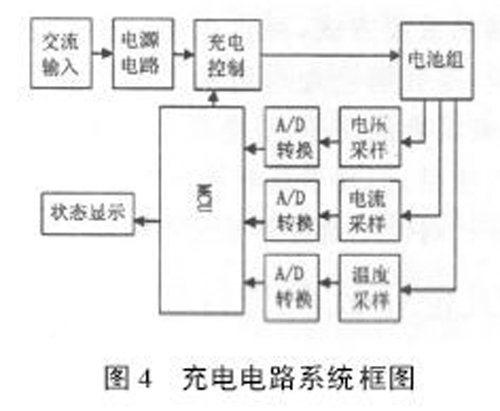

在以上研究的基礎上，本文設計了一種基于限壓變流脈沖充電方法的具有均衡功能的充電系統，該系統采用MCU進行控制，對電池的電壓、電流、溫度等參數進行采樣，送入MCU中，并通過一定的算法，控制PWM輸出信號的占空比，控制脈沖充電電流，控制均衡電路的開關器件，實現均衡充電，該系統結構框圖如下。
六、總結
本文在通過對多種傳統充電方式的研究，綜合各種方式的優點，提出了限壓變流脈沖充電方式，使實際充電電流接近充電可接受電流，縮短充電時間，并有效防止極化，快速、高效、安全。同時，應對電池組中單個電池狀態不均衡的問題，進行了均衡控制研究，使電池組內電量相互轉移，保證在充電結束時各電池達到均衡狀態，并在此基礎上設計了電池組充電系統的結構。
