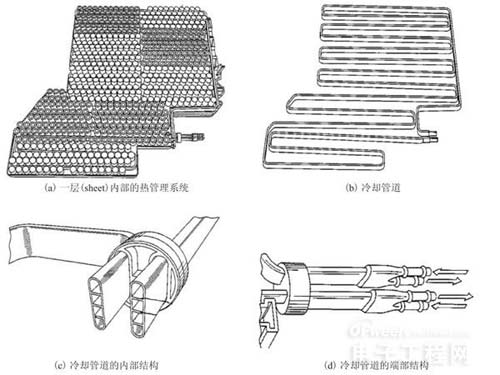

圖 1.(a)是一層(sheet)內部的熱管理系統。冷卻管道曲折布置在電池間，冷卻液在管道內部流動，帶走電池產生的熱量。圖 1.(b)是冷卻管道的結構示意圖。冷卻管道內部被分成四個孔道，如圖 1.(c)所示。為了防止冷卻液流動過程中溫度逐漸升高，使末端散熱能力不佳，熱管理系統采用了雙向流動的流場設計，冷卻管道的兩個端部既是進液口，也是出液口，如圖 1(d)所示。電池之間及電池和管道間填充電絕緣但導熱性能良好的材料(如Stycast 2850/ct)，作用是：1)將電池與散熱管道間的接觸形式從線接觸轉變為面接觸；2)有利于提高單體電池間的溫度均一度；3)有利于提高電池包的整體熱容，從而降低整體平均溫度。
圖1. Roadster的電池熱管理系統示意圖
通過上述熱管理系統，Roadster電池組內各單體電池的溫度差異控制在±2°C內。2013年6月的一份報告顯示，在行駛10萬英里后，Roadster電池組的容量仍能維持在初始容量的80%~85%，而且容量衰減只與行駛里程數明顯相關，而與環境溫度、車齡關系不明顯。上述結果的取得依賴電池熱管理系統的有力支撐。
3. 其他電動汽車的熱管理系統
3.1 日產LEAF的熱管理系統
日產汽車公司的LEAF純電動汽車采用了少見的被動式電池組熱管理系統。電池組由192節33.1 Ah的層疊式鋰離子電池組成。4節單體電池采用兩并兩串的連接形式組成模塊，48個模塊串聯組成電池組。電池組采用密封設計，外界不通風，內部也無液冷或空冷的熱管理系統，但寒冷地區有加熱選件。LEAF所采用的鋰離子電池經過電極設計后降低了內部阻抗，減小了產熱率，同時薄層(單體厚度7.1 mm)結構使電池內部熱量不易產生積聚，因此可以不采用復雜的主動式熱管理系統。電池組的壽命保證期是8年或16萬公里。
3.2 通用Volt的熱管理系統
通用汽車公司的Volt插電式混合動力汽車使用了288節45 Ah的層疊式鋰離子電池。電池組的電氣連接可等效為96片單體串聯成組，3組并聯。熱管理系統采用了液冷式設計方案，以50%水與50%乙二醇混合物為冷卻介質。單體電池間間隔布置了金屬散熱片(厚度為1 mm)，散熱片上刻有流道槽。冷卻液可在流道槽內流動帶走熱量。在低溫環境下，加熱線圈可以加熱冷卻液使電池升溫。

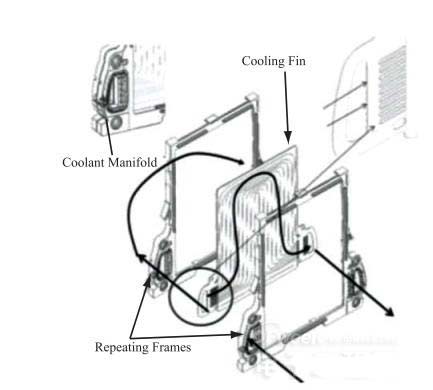

圖2. Volt的熱管理系統
Volt的電池組內的溫度差可控制在2°C以內，有力地支持了8年的電池組壽命保證期。
4. Tesla Roadster相對于其他電動汽車在熱管理上的特點
從上述分析可以看到，Tesla Roadster在熱管理系統上遠比其他電動汽車要復雜。Tesla的電池組是由6831節單體容量較小的18650電池組成的，要保證這么多電池的溫度差異不超過±2°C是一件非常困難的事情，但是Tesla做到了，這也凸顯出Tesla在電池管理上的先進、獨到之處。
